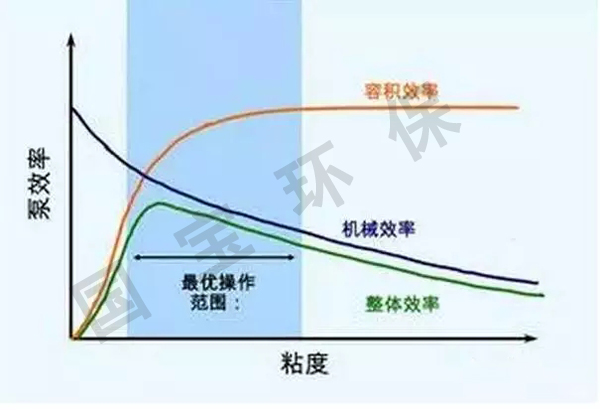

一、耐腐蚀离心泵效率图解

二、耐腐蚀离心泵内能量损失的三大方面

耐腐蚀离心泵是一种能量转换的机器，能量的转换过程必然伴随能量的损失，而效率就是这种转换的量度，怎样提高耐腐蚀离心泵的效率，减少能量的损失呢？就必须弄清楚耐腐蚀离心泵内能量的损失。耐腐蚀离心泵内的能量损失主要包括以下三方面：

1、机械损失

主要是液体和叶轮前后盖板外表面及泵腔的摩擦损失（也叫圆盘损失）。

圆盘损失所占比例较大，甚至达到占有效功率的30%。试验表明圆盘损失和转速的三次方成正比，和叶轮外径的五次方成正比。因此，叶轮外径越大，圆盘损失也越大。虽然圆盘损失和转速的三次方成正比，但在给定的扬程下，随之转速的提高，叶轮外径相应地减少（可以认为泵转速的提高一倍，叶轮外径减少一半），圆盘损失成五次方比例下降，所以，随着转速的提高，圆盘损失并不增加，反而下降，这是发展高速泵的原因之一。

2、容积损失

叶轮的一部分液体经叶轮密封环间隙泄露回到叶轮进口而得不到有效利用，形成损失。因此，密封环的间隙应是越小越好，但由于加工和装配等原因，过小的间隙可能形成偏磨或卡死，国家标准对各种类型的离心泵的间隙做了专门的规定。

3、水力损失

离心泵过流部分（从进口到出口）液体的流体必然有速度大小和方向改变引起的损失，这两部分就是水力损失。要减少这部分损失，除了提高过流部件的光洁度外，尽量选用优秀的水力模型。
